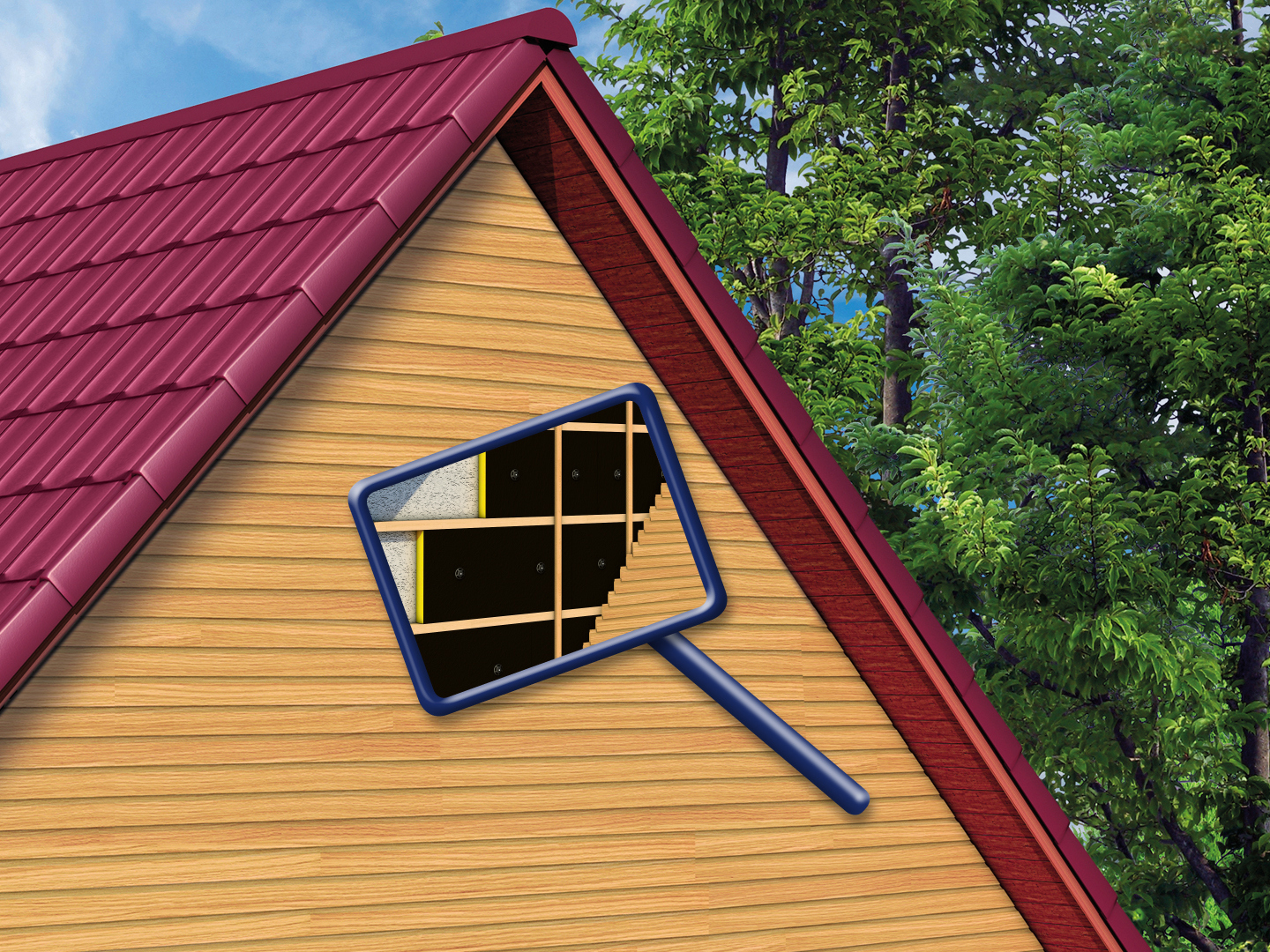

Átszellőztetett homlokzat

Átszellőztetett homlokzatos épületszigetelés esetén a hőszigetelés a teherhordó/vázkitöltő falszerkezeten helyezkedik el, a hőszigetelés és homlokzatburkolat között pedig egy átszellőztetett légrés kerül kialakításra.
Hidrofóbizált, felületi kasírozással ellátott URSA üveg(ásvány)gyapot táblák beépítése ajánlott az optimális hőszigetelési teljesítmény eléréséhez.
Erről az alkalmazásról:
Erről az alkalmazásról:
Erről az alkalmazásról:

Egy családi ház esetében a hőveszteség akár 35%-ot is elérheti, amely érték az épület teljes hőveszteségéből igen tetemes részarányt képvisel. Ezért, és az egyre szigorodó energetikai követelmények miatt, a külső falszerkezeteket megfelelő vastagságú és teljesítményű hőszigeteléssel kell ellátni.

  • Nyáron a szigetelések komoly hővédelmi funkciót töltenek be az adott belső tér felmelegedés elleni védelmében (nyári túlmelegedés).
  • A jól megválasztott – azaz akusztikai szempontból is kitűnő - hőszigetelő anyag nemcsak a hőveszteséget csökkenti, hanem a léghanggátlást is javíthatja.
  • Kiemelten fontos szempont még a hőszigetelő anyagok tekintetében az anyag nem éghetősége; a mindenkori – és egyébként egyre szigorodó - Országos Tűzvédelmi Szabályzatban leírtakkal összhangban.
Alkalmazástechnológiai útmutató
Videó

A külső falszerkezetek típusai (különböző anyagokból készülhetnek):

  • Helyszínen öntött monolit vasbeton
  • Előre gyártott monolit vasbeton
  • Falazott szerkezetek (pl. vázkerámia, mészhomok)
  • Vázas rendszerű szerkezetek (monolit vasbeton pillérek közti vázkitöltő falazat)
  • Könnyűszerkezetes rendszerek

A külső falszerkezetek esetében alkalmazott gyakori szerkezeti kialakítás az átszellőztetett, háthézagos szerelt kialakítás. Ez egy többrétegű rendszer, amelynél a hőszigetelés és a homlokzatburkolat között légrést alakítanak ki.

Az átszellőztetett homlokzat épületfizikailag előnyös, mert:

  • Téli időszakban a légrésben áramló levegő segíti a páramennyiség eltávolítását.
  • Nyári időszakban a külső burkolat hővédelmet biztosít, megakadályozva az épület túlmelegedését.
  • Tűzbiztonság: Kizárólag A1-es, nem éghető ásványi szálas szigetelőanyagok használhatók.

A légáramlat javítja a homlokzat nyári hőcsillapítását:

  • Télen a függőleges – kürtő kialakítású – légrésben áramló levegő szállítja el a belső térből az adott szerkezeten ide átdiffundálódott páramennyiséget.
  • Nyáron a külső kéregburkolat hőpajzsként viselkedik, mely megvédi a hőszigetelést és az épület tartószerkezetét a nagy felmelegedéstől és átforrósodástól, hiszen az áramló levegő hűti a léghőmérsékletet, ami a szigetelés felületét éri.
Homlokzatburkoló elemek és rögzítésük

A homlokzatburkolat lehet: kő, fém, fa vagy kerámia.
A burkolat rögzítése történhet pontonként vagy sávszerűen – ez utóbbi esetben kevesebb hőveszteség keletkezik.
Lényeges, hogy a hőszigetelő táblák elhelyezését párhuzamosan kell készíteni a homlokzatburkoló elemek elhelyezésével, az esetleges időjárás viszontagságaiból (eső, szél, stb.) adódó hőszigetelőanyag károsodás elkerülése céljából.

Tűzvédelem:

Az átszellőztetett homlokzat szigeteléséhez tűzvédelmi okokból minden esetben, kizárólag nem éghető (A1 tűzállósági osztályba sorolt) szálasanyag termékek használhatók, mivel a légrés kéménykürtőként viselkedik, azaz éghető homlokzat szigetelő anyagok beépítésével egy esetleges tűz pillanatok alatt végigterjedne az épületszerkezeten.

Javasolt rétegrend (belülről kifelé haladva):

  1. Belső légtér
  2. Belső vakolat
  3. Teherhordó falszerkezet
  4. URSA Ásványgyapot hőszigetelő táblák
  5. Homlokzatburkoló rögzítő vázrendszer és átszellőztetett légrés (min. 5 cm)
  6. Homlokzatburkoló elem
  7. Külső légtér

A hőszigetelés mechanikai rögzítése

A hőszigetelő anyag mechanikai úton (dübelezéssel) kerül felrögzítésre a teherhordó falszerkezetre, melyet egy légrés választ el a homlokzati burkolattól. A táblák szoros illesztése és megfelelő elrendezése elengedhetetlen a hőhidak kialakulásának megelőzése érdekében.

A dübelezési kiosztás lehet:

  • 4 db/m² (3 db/lap)
  • 6 db/m² (4 db/lap)

FONTOS! A lábazati részeken a homlokzatburkolat mögött URSA XPS ECO PLUS zártcellás extrudált polisztirol (XPS) hőszigetelő táblát kell alkalmazni, melyet ajánlatos a járda szintjétől min. 50 cm-es magasságig elhelyezni.
